El equipo de ZF China y Beckhoff China junto a Tilman Planβ, Gerente de la industria Automotriz en Beckhoff Automation, a la derecha.
Comunicación de datos ultrarrápida, diagnóstico simplificado y un aumento significativo en la eficiencia productiva.
Control basado en PC y EtherCAT para una nueva era de la tecnología chassis-by-wirediagnóstico simplificado y un aumento significativo en la eficiencia productiva.
Como líder global en componentes automotrices, ZF está a la vanguardia de la transformación de la movilidad con tecnologías innovadoras y sostenibles. Pionero en sistemas chassis-by-wire, ZF también requiere tecnología de manufactura avanzada para sus productos brake-by-wire, con el objetivo de lograr una producción más rápida, eficiente y de mayor calidad. La línea de producción en China integra múltiples líneas de ensamblaje con procesos centrales altamente sofisticados. Para superar los desafíos asociados, se implementó una amplia gama de componentes y soluciones de Beckhoff.
El sistema de trasporte inteligente XTS de Beckhoff ha hecho una contribución significativa al aumento de la eficiencia de producción en ZF en china.
La solución de automatización de Beckhoff para la nueva línea utiliza la PC industrial de alto rendimiento C6675 con software TwinCAT, junto con módulos EtherCAT I/O con tecnología XFC, servodrives de las series AX5000 y AX8000, y el sistema de transporte inteligente XTS. Bu Yuli, responsable de Ingeniería de Manufactura Avanzada en la división de cartuchos de válvulas solenoides de ZF en China, confirma la eficiencia de esta tecnología de control basada en PC: “Lo primero que notamos tras implementar la solución de Beckhoff fue una reducción notable en el tiempo de ciclo de producción, pasando de 2.6 a 2.4 segundos por unidad. Esta mejora representa un incremento significativo en la productividad logrado simplemente al cambiar al controlador Beckhoff y EtherCAT”.
La tecnología de control basada en PC de Beckhoff es de grado industrial y utiliza hardware estándar como procesadores multinúcleo y arquitectura x86 de alto rendimiento para ofrecer una capacidad de cómputo excepcional. Esto permite gestionar tareas de control complejas y grandes volúmenes de datos cumpliendo con los exigentes requisitos de la automatización industrial avanzada. En combinación con la respuesta en tiempo real ultrarrápida de EtherCAT y su transmisión de datos de alta velocidad, se reducen de forma importante los retrasos provocados por interacciones de señales. Además, la tecnología de sobremuestreo y el osciloscopio de software TwinCAT 3 Scope permiten identificar rápidamente optimizaciones potenciales y acortar eficazmente los cuellos de botella durante la programación.

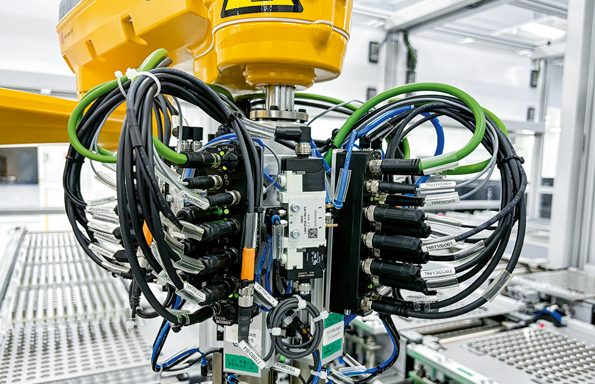

La amplia gama de EtherCAT I/Os de Beckhoff también incluye módulos IP67 Box que pueden montarse directamente en sitio.
Integración de plataforma y reducción de costos
La plataforma de control basada en PC permitió a ZF integrar MES, IoT y sistemas de prueba en una sola arquitectura, simplificando configuración, mantenimiento y reduciendo costos. La PC industrial C6675, con diseño modular y alto rendimiento, consolidó funciones antes separadas —como adquisición de datos, análisis y control de movimiento— en un único sistema, con potencial futuro de integrar herramientas de calidad basadas en IA.
Puesta en marcha multiusuario
La función multiusuario de TwinCAT permite que varios ingenieros trabajen simultáneamente en el mismo proyecto con control de versiones integrado, mejorando la colaboración, reduciendo tiempos de puesta en marcha y asegurando trazabilidad completa de cambios.
Instalación flexible y eficiente con XTS
El sistema de transporte XTS de Beckhoff aporta alta flexibilidad al ensamblaje mediante movers posicionables de forma independiente, configuraciones dinámicas y diseños compactos. Además, permite inspección en tiempo real y desvío automático de piezas defectuosas, acelerando ciclos y facilitando procesos más avanzados, con potencial futuro de optimización mediante XPlanar.

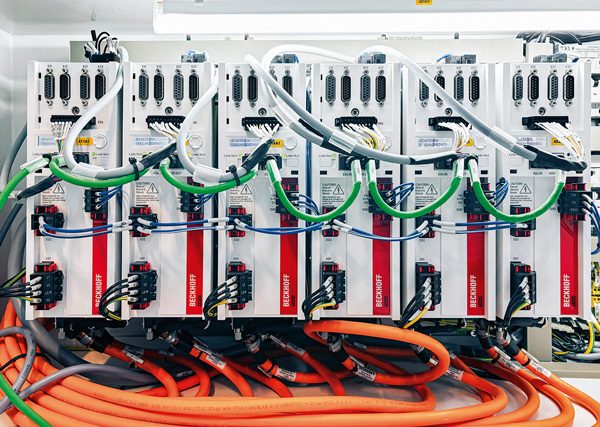

Los numerosos servo ejes implementados además del XTS son controlados por servodrives AX5203, entre otros.
Los servomotores AM8000 de Beckhoff con la tecnología One Cable Technology (OCT) también aseguran movimientos altamente dinámicos
Beckhoff Automation SA de CV Boulevard Manuel Ávila Camacho 2610, Torre B, Piso 9, C.P. 54040, CDMX, México E-mail: mexico@beckhoff.com, www.beckhoff.com.mx
Conclusiones
El sistema de control basado en PC de Beckhoff, especialmente XTS, ha demostrado un rendimiento sobresaliente y alta adaptabilidad en las líneas de producción chassis-by-wire de ZF. Con tiempos de ciclo más rápidos, integración eficiente de plataformas, puesta en marcha multiusuario y funciones avanzadas de control, ZF ha logrado mejoras significativas tanto en productividad como en calidad. “ZF mantiene su compromiso con la innovación continua para aumentar la competitividad y adaptabilidad de las líneas de producción del futuro mediante la integración de tecnologías como XPlanar, TwinCAT Vision, MX-System y XFC”, concluye Li Xiao.
